Connected filtermonitoring voor industriële installaties

Voor een toonaangevende internationale fabrikant ontwikkelde E.D.&A. een innovatieve, batterijgevoede filterindicator die de toestand van industriële filters zowel lokaal als op afstand inzichtelijk maakt. Deze oplossing helpt gebruikers om filtervervanging precies op het juiste moment uit te voeren, waardoor onderhoud efficiënter kan worden gepland en ongeplande stilstand wordt beperkt. De klant zocht een oplossing die gebruikers lokaal snel inzicht geeft in de filterstatus en die tegelijkertijd kan worden geïntegreerd in een bredere remote monitoring omgeving.

Voor deze robuuste IoT-oplossing combineerde E.D.&A. ultra-low-power elektronica, draadloze connectiviteit en een innovatieve semi-flex PCB-opbouw om een uiterst compacte en kostenefficiënte oplossing te realiseren.

Realtime monitoring van filterprestaties

In nauwe samenwerking met de klant ontwikkelde E.D.&A. een intelligente filterindicator die rechtstreeks op het filterelement wordt gemonteerd en die continu de filterconditie bewaakt. Een energiezuinig display op de indicator - te vergelijken met e-paper technologie- toont permanent de laatste status van essentiële informatie, zelfs zonder actieve voeding van het scherm. Voor de connectiviteit communiceert het toestel via een Sub-GHz draadloos netwerk met de infrastructuur van de klant. Via een gateway en cloudplatform – ontwikkeld en beheerd binnen het ecosysteem van de klant – kunnen installaties wereldwijd centraal worden gemonitord en beheerd.

Ontworpen voor een lange levensduur: ultra low power elektronica

Een van de belangrijkste ontwerpdoelstellingen was een uitzonderlijk laag energieverbruik. Door een zorgvuldige selectie van componenten, een geoptimaliseerde firmware-architectuur en het gebruik van een ultra-zuinige displaytechnologie werd een operationele levensduur van ongeveer tien jaar op één batterij vooropgesteld. Dit beperkt de onderhoudsbehoefte van het toestel tot een minimum, essentieel voor grootschalige en wereldwijd verspreide installaties.

E.D.&A. stond in voor de volledige ontwikkeling van de elektronica en embedded software van het toestel, inclusief hardwareontwerp, BSP (Board Support Package) , embedded applicatiesoftware, systeemintegratie, verificatie en validatie.

Semi-flex PCB als sleutel tot een compact ontwerp

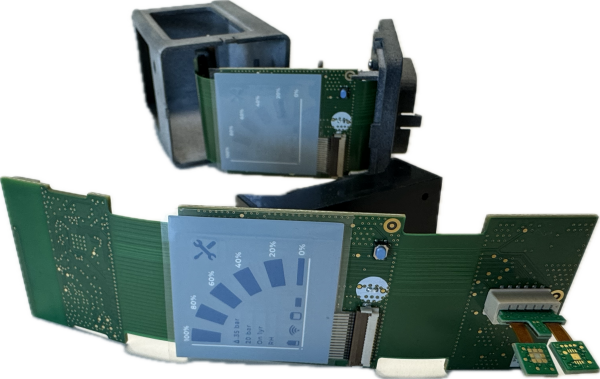

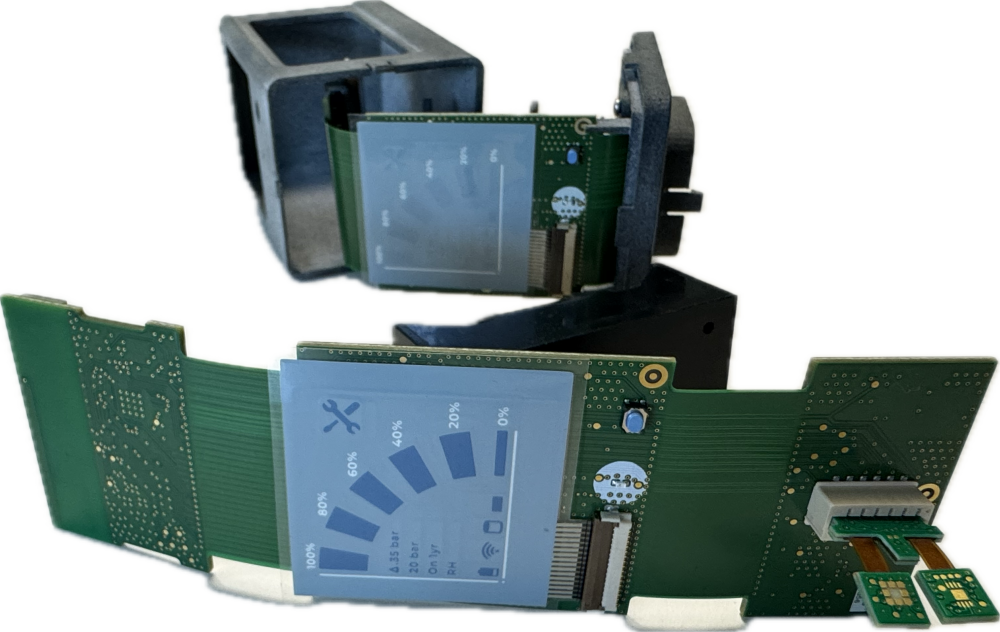

Door de uitdagende mechanische randvoorwaarden en de beperkte beschikbare inbouwruimte werd gekozen voor een semi-flex PCB-architectuur. Deze oplossing maakte het mogelijk om de elektronica optimaal te integreren in de compacte behuizing, terwijl tegelijkertijd de assemblage werd vereenvoudigd en de productiekosten onder controle werden gehouden.

De mechanische behuizing werd ontwikkeld door de klant. Daarnaast begeleidt E.D.&A. de industrialisatie van het product in samenwerking met een gespecialiseerde kunststofpartner, met aandacht voor kwaliteit, schaalbaarheid en een efficiënte productieopzet. Het product werd ontwikkeld met het oog op wereldwijde inzet en wordt voorbereid op de relevante internationale certificeringen.

Deze case toont hoe E.D.&A. klanten begeleidt van concept en engineering tot validatie, industrialisatie en marktintroductie van innovatieve embedded en IoT-producten.
